固瑞克公司专为工业和商业用途中的流体和涂料管理提供相关技术和专业知识。该公司设计、制造并销售用于输送、计量、控制、分配和喷涂流体及粉末材料的系统与设备。

挑战

固瑞克装配线上的喷漆机需要进行压力控制检查。用于调节压力的手动工具配有花键，可以接合和转动控制旋钮。而现有ABS塑料工具上的花键通常在重复使用后便会出现磨损，因此需要定期制造新的。理想的解决方案是使用一种易于制造、使用寿命更长且无需机加工的新工具。

老式ABS手动工具（黄色），用于啮合压力控制设备上的调节旋钮。

解决方案

在购买新的F370®CR复合材料3D打印机后，固瑞克工程师选择使用FDM®Nylon-CF10热塑材料打印该工具。这种材料内含10%的短切碳纤维，因此具有比ABS更高的强度和韧性。除此之外，利用Nylon-CF10打印的零件还具备出色的表面效果。这一特性使花键的轮廓更加清晰明朗，因此与压力控制旋钮的啮合效果更好。

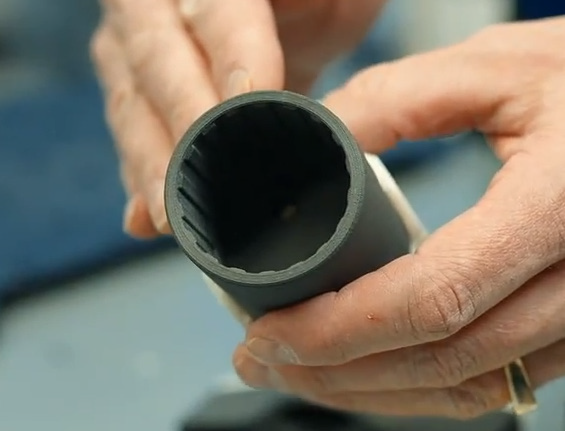

3D打印的手动工具套筒，呈现出清晰的花键和光滑的表面光洁度。

效果

经过几个月的测试使用后，检查该工具时仍未发现磨损迹象或功能受损的迹象。

固瑞克工程师预计与之前的ABS版本相比，该工具的使用寿命至少延长了10倍。不仅如此，3D打印工具也是一种成本较低的解决方案，并且相比机加工更具备设计自由度，可以更加轻松快速地制造符合人体工学的手柄。
