近日，华南农业大学食品学院蒋卓副教授课题组基于微立体光刻3D打印技术,利用光敏树脂材料实现微流控芯片的制备。此工作利用一种新技术制造了单乳液和双乳液的微流控生成芯片。这些芯片采用微纳微尺度3D打印技术制作，实现宏观结构和微观结构的有机结合，可以同时满足不同乳液类型的制备和生成，清洗后可多次重复使用。同时实现了五个平行通道的单乳液生成，为高通量微流控技术的改进奠定了基础。基于此，该微流控芯片成功实现了W/O/W（水/油/水）和O/W/O（油/水/油）双重乳液的制备。此外，由于制备芯片所使用的树脂材料对油和水都具有良好的润湿性，因此不需要使用有机试剂对芯片进行局部改性。该工作以“Microfluidicdroplet formation in co-flow devices fabricated by micro 3D printing”为题发表在Journal of FoodEngineering上，第一作者是华南农业大学硕士生张佳。

1

微流控芯片的设计及3D打印制得的装置

基于Co-flow原理，通过3D打印技术，制备了单乳液生成芯片（图1），五个平行流道的单乳液生成芯片以及双重乳液生成芯片（图2）。

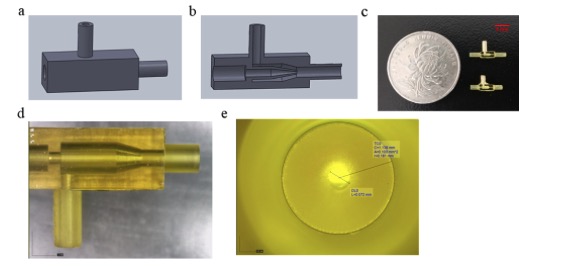

图1 单乳液生成装置

图2 五个平行流道的单乳液生成装置和双重乳液生成装置

2

微流控芯片的评价

为了验证和评估该装置的可用性，我们选取不同的乳液配方进行试验。选取不同的油包水和水包油乳液，对乳液生成过程进行记录，并对收集后的乳液进行分析（图3）。收集到的油包水乳液单分散性较好，其CV为2.7%。同一装置上实现了水包油乳液的生成，所得液滴的CV仅为2.2%。

图3 单乳液生成装置用于油包水（a、b）和水包油（c、d）乳液的生成及其分散性

利用五个平行流道的单乳液生成装置进行试验，可以在同一装置上实现油包水和水包油两种不同类型乳液的生成（图4），所得油包水液滴的CV为2.6%，水包油液滴的CV为3.1%。本研究使用的微流控芯片制作简单，集成度高，可重复使用。但其生产效率和液滴直径仍需进一步提高，这也是我们后续研究的重点。

图4 五个平行流道的单乳液生成装置用于油包水（b、c）和水包油（d、e）乳液的生成及其液滴的分散性

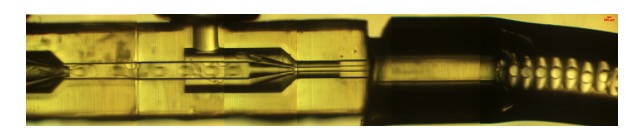

基于上述实验结果，我们进行了双重乳液的生成。在实验中，通过改变内相、中间相和外相的速度可以调节液滴的尺寸和核壳比例。图5展示了不同流量下W/O/W双乳状液的形成过程和收集的液滴，可以看到明显的核-壳层。对于O/W/O双乳状液的形成(图6)，实验过程中可以清楚地看到乳状液的形成过程，但收集后的乳液稳定性极差，不能观察到均匀分散的双乳状液滴，尝试了多种O/W/O乳液配方，暂未得到可靠的实验结果。

图5 采用双乳液生成装置在不同流速下生成和收集W/O/W双重乳液

图6 采用双乳液生成装置生成O/W/O双重乳液

目前，对于3D打印微流控芯片的性能评价还处于实验室阶段，所使用的乳液配方是在现有参考文献的基础上进行修改的。为了进一步促进微流体在食品工业中商业化，需要进一步开发相关的乳液配方。此外，微流体的一些问题需要解决，如高通量，稳定性，生物相容性等。

参与该工作的合作者有华南农业大学食品学院的硕士生徐文华，工程学院的徐凤英教授，无限极（中国）有限公司的鲁旺旺、张晨，深圳摩方材料科技有限公司的周建林等。
