在工业产品的设计中，有很多情况是需要在一个表面上添加一个凹凸的纹理。一般是用于增加表面的摩擦力，改善产品机械性能，或者可以增加产品的美观度。我们穿的鞋子上的咬花就是一个非常典型的纹理。鞋子大底的咬花设计兼具了增加摩擦力和美观的作用。

传统的鞋模咬花制作都是在整个模具完成以后，通过酸腐蚀的方法将凹凸的纹理刻蚀在金属模具上。

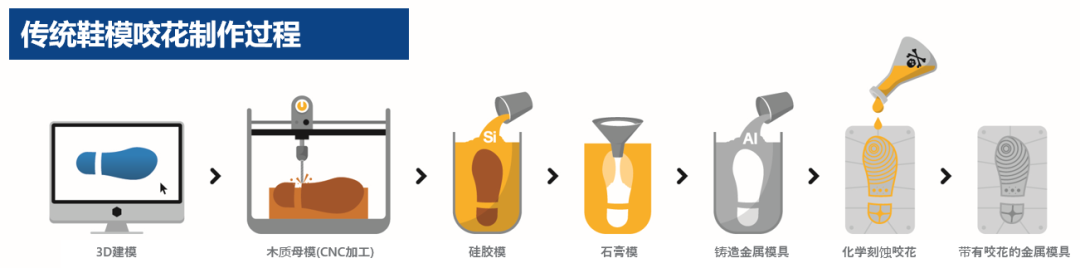

△传统的鞋模咬花制作过程

从上图中可以看到，CAD软件设计出来的鞋子首先需要用CNC制作木质的母模，再将母模进行几次倒模后制作出金属鞋模。

随着3D打印技术在鞋模行业的广泛应用，不少鞋模厂都使用3D打印机来打印树脂材料的母模以替代原来的木模。其实随着数字化咬花功能的不断强大，3D打印不仅能将母模外形打印出来，同时可以将咬花也随着母模一起打印出来。直接避免了会产生环境污染问题的酸腐蚀过程。我们称3D打印出来的纹理为数字化纹理。

将纹理进行数字化也可以使纹理设计数据保存在计算机内中，即设计人员在设计完鞋子外形后可以在同一台电脑中直接设计咬花，设计的安全性得到了大大的提高。

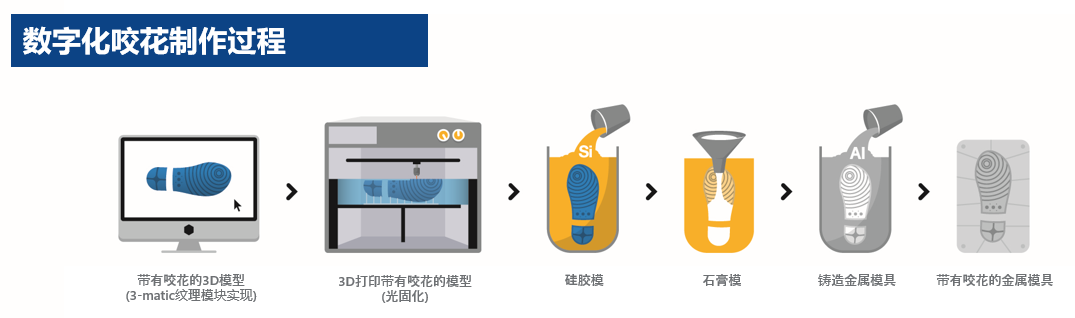

△数字化咬花解决方案 Digital Texture

纹理是如何形成的

导入到数字化咬花模块中的零件都是STL数据。当确定好需要贴纹理的表面以后，需要首先在表面上生成UV Map，用来确定将来纹理图案的大小和方向等。之后就可以将已经准备好的带有灰度的纹理图案贴在UV Map上。软件中根据设定黑白偏移的参数，直接在零件表面生成带有凹凸的纹理STL数据，可以直接用于3D打印。

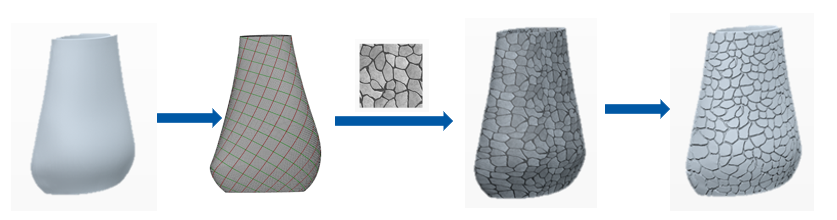

△贴纹理的步骤

批量化纹理

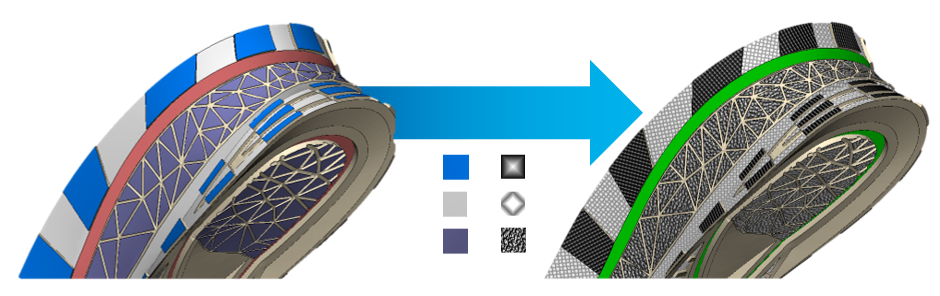

对于鞋子来说，最大的难度是一个鞋子上有上百个不连续的表面。例如在下图中，所有蓝色的表面需要贴同一种纹理，那么这些表面可以组成一个面组，一次操作流程就将所有需要贴一种纹理的面都贴好。我们叫这个过程为批量化纹理。

△批量化纹理

数字化咬花的处理流程

对于批量化纹理的零件来说，还有另外一个问题就是纹理变成实际的STL以后，细小的纹理细节使得STL数据量急剧增加，会影响设计的流畅性和后续数据处理的速度。因此，对于带有数字化咬花的鞋模来说，我们给出以下的处理流程：

1.CAD三维建模

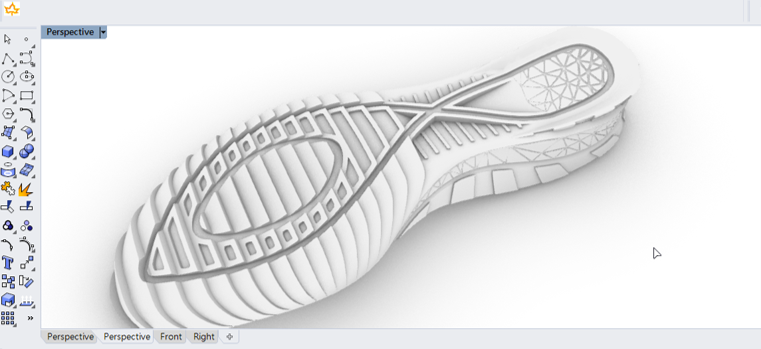

△CAD软件建模

2.数字化咬花模块

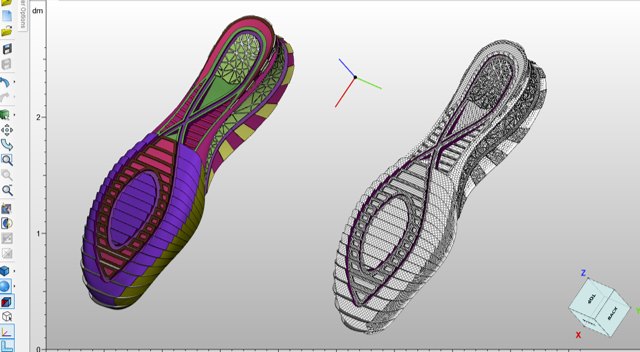

△零件导入数字化咬花模块并贴纹理

3.Magics平台摆放

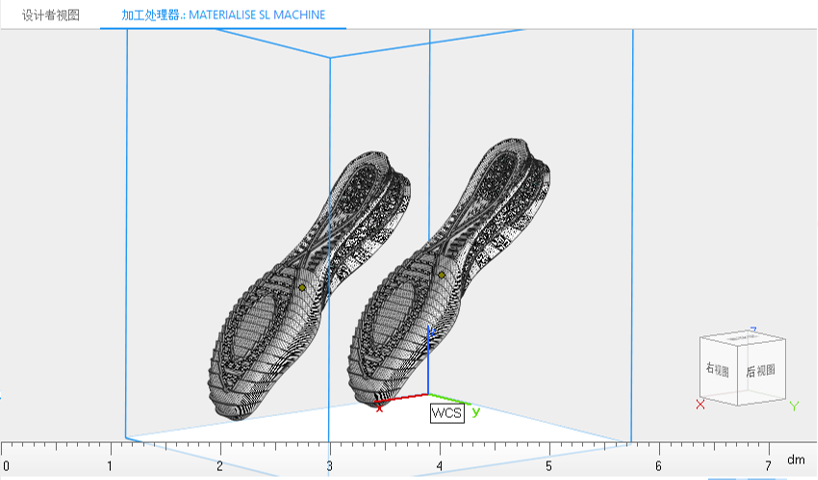

△Magics数据准备

4.Build Processor加工处理及支撑

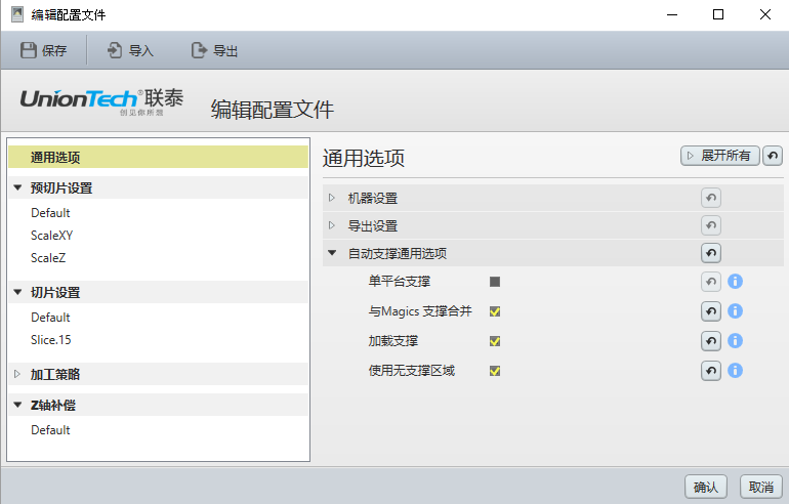

△UnionTech(联泰)的BP界面

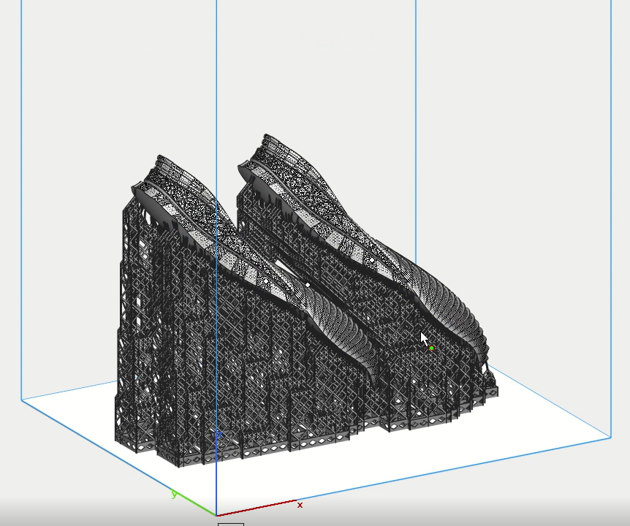

△自动支撑

在图中可以看到，导入Magics平台中的纹理是二维的图片。但是实际上黑白的偏移在数字化咬花模块中已经以STL+的格式存储， 加工处理器在切片时会自动处理STL+数据，基于切片还原带有咬花的凹凸表面。既保证处理时数据量不会过大，同时实现了鞋子以及咬花的顺利打印。
